Jak zaplanować instalacje w domu jednorodzinnym, aby uniknąć kosztownych przeróbek po odbiorze

Jak rodzą się kosztowne przeróbki – kilka scen z życia budowy

Brak gniazdka przy biurku i odpływu pod pralkę – klasyczne „niespodzianki” po odbiorze

Moment odbioru domu często jest chwilą euforii. Klucze w dłoni, świeże ściany, pachnące panele. Dopiero po kilku dniach pierwszego użytkowania wychodzi na jaw, że czegoś brakuje: gniazdka przy biurku, światła nad blatem w kuchni, odpływu pod pralkę w pomieszczeniu, które nagle stało się pralnią. To nie są drobiazgi – to sygnał, że plan instalacji w domu powstał zbyt późno albo zbyt ogólnie.

Typowa scena: inwestor urządza pokój do pracy. Biurko staje pod ścianą, tam gdzie na wizualizacji wyglądało najlepiej. Okazuje się jednak, że gniazdko jest po drugiej stronie pokoju, a do tego jedno, wspólne z lampką nocną. Efekt? Plątanina przedłużaczy, prowizorki, albo kucie świeżo pomalowanej ściany. W skali całego domu takich „drobnych przeoczeń” może być kilkanaście.

Podobnie z wodą i kanalizacją. Ktoś przewidział pralkę w łazience na piętrze, ale życie weryfikuje plan: lepiej mieć ją na dole, obok wyjścia do ogrodu, gdzie trzyma się brudne rzeczy po pracy w ogrodzie. Problem w tym, że w pomieszczeniu gospodarczym nie ma ani doprowadzenia wody, ani odpływu. Zaczyna się kombinowanie z podłączaniem do najbliższej instalacji, przebijaniem się przez ściany, a czasem nawet z podnoszeniem podłogi, żeby zrobić spadek kanalizacji.

Skąd się biorą późniejsze przeróbki instalacji

Kosztowne przeróbki instalacji w domu jednorodzinnym rzadko są wynikiem jednej wielkiej pomyłki. Najczęściej to suma drobnych decyzji, zaniedbań i założeń typu „jakoś to będzie”. Po stronie inwestora źródłem problemów bywa brak konkretnych decyzji na etapie projektu: nie wiadomo, gdzie stanie sofa, czy będzie wyspa kuchenna, ile faktycznie będzie monitorów w domowym biurze.

Po stronie wykonawcy pojawia się presja czasu. Elektryk „rozrzuca” gniazdka według schematu, który powtarza od lat, hydraulik prowadzi piony tak, jak mu wygodnie, a nie jak będzie wygodnie użytkownikowi. Projektant z kolei nie ma dostępu do precyzyjnej informacji o przyszłym wyposażeniu domu, więc posługuje się standardem. Papier przyjmie wiele, ale ściana i strop już niekoniecznie.

Dochodzi do tego czynnik psychologiczny: zmęczony inwestor, który pod koniec budowy nie ma siły wchodzić w każdy detal. Przy odbiorze instalacji zakłada, że wszystko jest „zgodnie z projektem”, a jeśli coś budzi wątpliwości, odkłada decyzję na później. Później okazuje się, że „zgodnie z projektem” nie znaczy „zgodnie z realnym użytkowaniem domu”.

Instalacje a codzienny komfort – co wiemy, a czego nie wiemy na starcie

Fakt: instalacje wpływają na każdy dzień życia w domu. Od tego, gdzie zapalisz światło wchodząc po ciemku po schodach, po to, czy możesz spokojnie pracować w gabinecie, gdy pralka wiruje piętro wyżej. Oświetlenie, elektryka, wentylacja, woda, ogrzewanie – to infrastruktura codzienności. Gdy jest dobrze zaplanowana, staje się przezroczysta. Gdy jest źle – denerwuje na każdym kroku.

Co wiemy przed budową? Układ pomieszczeń, liczbę osób w domu, mniej więcej styl życia. Co pozostaje niewiadomą? To, jak dokładnie będą wyglądały nasze przyzwyczajenia za 5–10 lat. Czy będziemy pracować zdalnie, czy dzieci będą miały własne komputery, czy pojawi się samochód elektryczny, czy zmienimy sposób ogrzewania. Plan instalacji w domu powinien mieć margines na te niewiadome, bo one decydują o przyszłych przeróbkach.

Koszt korekt na trzech etapach: projekt, stan surowy, po wykończeniu

Skala kosztów rośnie w zależności od tego, kiedy błąd zostanie zauważony.

Poprawka na etapie projektu to korekta w pliku CAD. Na etapie stanu surowego – dodatkowa bruzda lub rurka. Po wykończeniu – to już ingerencja w gotowe wnętrze, czyli burzenie tego, co dopiero zostało zbudowane. Zestawiając to z budżetem całej inwestycji, pojedyncza przeróbka może wydawać się drobiazgiem, ale suma kilku–kilkunastu takich „drobiazgów” potrafi boleśnie nadszarpnąć finansowy plan.

Strategia przed pierwszym kablem – jak podejść do planowania domu

Scenariusze życia domowników zamiast abstrakcyjnych metrów

Projekt domu na rzucie to zbiór linii, wymiarów i opisów. Żeby dobrze zaplanować instalacje, trzeba go zamienić na scenariusze życia: kto gdzie śpi, pracuje, uczy się, ogląda filmy, ćwiczy, majsterkuje, gotuje. Inaczej rozkłada się instalacje w domu pary bez dzieci, a inaczej w domu rodziny z dwójką uczniów i seniorem pod opieką.

Przy planowaniu warto przejść przez kilka prostych pytań:

• Gdzie powstanie główne miejsce pracy zdalnej (lub nauki) – w salonie, gabinecie, sypialni?
• Czy w sypialniach dzieci przewidziane są biurka z komputerami, czy tylko miejsce do spania?
• Czy w domu będzie osoba starsza, która może mieć ograniczoną mobilność – gdzie spędzi większość czasu, gdzie będzie spać?
• Czy domownicy lubią gotować i piec, czy kuchnia ma być raczej minimalistyczna?
• Czy są w domu zwierzęta – gdzie będą miały swoje miejsce (miski, legowisko, kuweta)?

Każda odpowiedź przekłada się na konkret: dodatkowe gniazdka przy biurkach, więcej światła roboczego w kuchni, wygodne sterowanie oświetleniem w sypialni seniora, punkt z wodą w wiatrołapie, gdzie można opłukać psie łapy po spacerze. To poziom detalu, którego nie widać w standardowym projekcie, jeśli inwestor nie włączy się aktywnie w planowanie.

Dom jako „urządzenie do mieszkania” – przepływy ludzi, rzeczy, zapachów i dźwięków

Dom można potraktować jak urządzenie, w którym zachodzą określone procesy. Ludzie przemieszczają się między strefami (wejście – kuchnia – salon – łazienka – sypialnie), rzeczy krążą (zakupy, pranie, śmieci, sprzęt sportowy), pojawiają się dźwięki (muzyka, rozmowy, sprzęt AGD) i zapachy (gotowanie, łazienka, warsztat w garażu). Instalacje mogą te przepływy wspierać lub im przeszkadzać.

Przykłady:

• Jeśli główne wejście prowadzi przez wiatrołap do kuchni, warto uwzględnić gniazdko na ładowarkę do odkurzacza bezprzewodowego albo miejsce na szafkę z butami z oświetleniem wewnętrznym.
• Jeżeli pralka i suszarka są na piętrze, trzeba zadbać o dobrą wentylację łazienki i wygodną drogę przenoszenia pościeli i ręczników (suszarka na zewnątrz, garderoba).
• Jeśli kuchnia jest otwarta na salon, projekt wentylacji i okapu musi kontrolować rozchodzenie się zapachów, a instalacja elektryczna zapewnić komfortowe sterowanie oświetleniem obu stref.

Dźwięki i zapachy to sygnały, że instalacje działają (lub nie) jak trzeba. Zbyt hałaśliwa rekuperacja, brak osobnego obwodu dla głośnika w ogrodzie, okap wyrzucający powietrze wprost pod okno sypialni – to skutki decyzji, które zwykle da się przewidzieć, jeśli świadomie przeanalizuje się „urządzenie do mieszkania”, jakim jest dom.

Połączenie trzech perspektyw: projektant, wykonawca, inwestor

Najlepszy rezultat daje sytuacja, w której trzy strony rzeczywiście ze sobą rozmawiają. Projektant rozumie założenia funkcjonalne i techniczne, wykonawca zna realia montażu i ograniczenia budowy, a inwestor wnosi wiedzę o realnym użytkowaniu domu. W praktyce inwestor bywa najsłabszym ogniwem pod względem technicznym, ale ma kluczową rolę – tylko on wie, jak chce żyć w tym domu.

Jak przygotować się do rozmowy z instalatorami

Instalatorzy są przyzwyczajeni do rozmów w kategoriach: metry przewodów, średnice rur, liczba punktów. Inwestor myśli w kategoriach: biurko, ekspres do kawy, lampka nocna, plac zabaw dla dziecka. Łatwo o nieporozumienie. Przygotowanie do rozmowy polega na przełożeniu swojego „języka życia” na listę konkretów, które instalator potrafi zamienić na kabel, rurę czy kanał wentylacyjny.

Pomagają w tym:

• Proste szkice rzutów z zaznaczonym planowanym ustawieniem mebli i sprzętów (choćby odręczne na wydruku projektu).
• Lista pomieszczeń z krótkim opisem, do czego będą służyć (np. „pokój 12 m² – pokój dziecka, łóżko + biurko + komputer + małe pianino”).
• Wstępna lista sprzętów elektrycznych i sanitarnych (AGD, RTV, sprzęt komputerowy, urządzenia ogrodowe, przybory sanitarne, wyposażenie kotłowni).

Im konkretniejszy ten materiał, tym mniejsze ryzyko, że instalator będzie działał „wg standardu”, który nie pasuje do konkretnego stylu życia domowników.

Czytanie projektu z ołówkiem w ręku – co widać, a czego nie

Rzut architektoniczny a rysunki branżowe – gdzie szukać informacji o instalacjach

Standardowy projekt domu zawiera rzut architektoniczny (układ ścian, drzwi, okien, schodów) oraz rysunki branżowe: elektryki, wod-kan, ogrzewania, wentylacji, czasem instalacji niskoprądowych. W praktyce wielu inwestorów ogląda jedynie architekturę, a instalacje traktuje jako „sprawę specjalistów”. To pierwszy krok do kosztownych przeróbek.

Na rysunkach branżowych powinny znaleźć się m.in.:

• oznaczenia gniazd, włączników, opraw oświetleniowych, rozdzielnicy – w projekcie elektrycznym,
• trasy rur wodnych i kanalizacyjnych, lokalizacja pionów, podejścia pod przybory – w projekcie wod-kan,
• rozmieszczenie grzejników, pętli podłogówki, źródła ciepła – w projekcie ogrzewania,
• przewody wentylacyjne, anemostaty, centrala rekuperacyjna – w projekcie wentylacji.

Oglądając każdy z tych rysunków, warto dosłownie wziąć do ręki ołówek i nanosić uwagi, pytania, korekty. Rzut instalacji bez odniesienia do funkcji pomieszczeń niewiele mówi o późniejszym komforcie użytkowania domu.

Symulacja spaceru po domu – metoda „krok po kroku”

Skutecznym sposobem na wychwycenie braków jest symulacja codziennych czynności. Wyobrażenie sobie dnia w domu i „spacer” po rzucie od wejścia po sypialnię, od kuchni po ogród. Na każdym kroku pada jedno pytanie: czego tu potrzebuję, aby funkcjonować wygodnie?

Przykładowy scenariusz:

Wchodzisz do domu późnym wieczorem. Otwierasz drzwi: gdzie zapalasz światło? W wiatrołapie, czy od razu w korytarzu? Kładąc klucze na szafce, przydałoby się gniazdko do ładowania telefonu – czy jest w tym miejscu? Zdejmujesz buty: czy w szafie na buty będzie oświetlenie? Gdzie podłączysz odkurzacz, gdy będziesz sprzątać schody?

Następnie kierujesz się do kuchni. Otwierasz lodówkę, stawiasz zakupy na wyspie. Czy są gniazda na wyspie do podłączenia blendera lub robota? Czy lampy nad blatem dobrze doświetlą miejsce krojenia? Gdzie podłączysz ekspres do kawy, czy przewidziano przyłącze wody do lodówki z kostkarką?

Jeśli interesują Cię konkrety i przykłady, rzuć okiem na: Najczęstsze błędy w układzie pomieszczeń, przez które dom źle się użytkuje.

Korekta projektu „na sucho” – jak przekuć notatki w konkretne zmiany

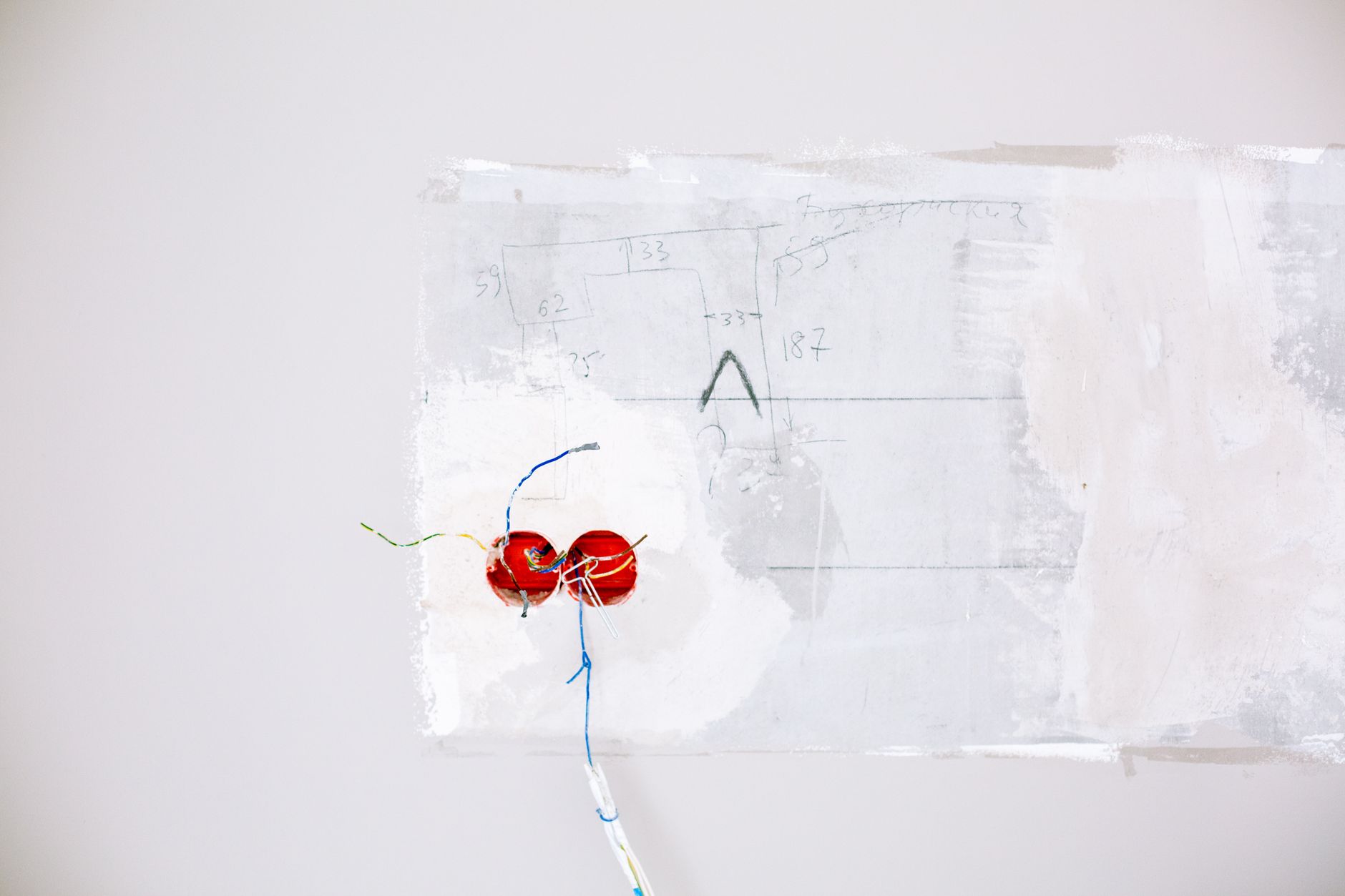

Po przejściu spaceru po rzucie zostaje zestaw obserwacji: tu brakuje gniazdka, tam przydałby się punkt świetlny, gdzie indziej trzeba przesunąć podejście kanalizacyjne. Na tym etapie kluczowe jest uporządkowanie tych notatek i zamiana ich w jednoznaczne wytyczne dla projektanta lub instalatora.

Praktyczne podejście wygląda tak:

• tworzymy listę zmian dla każdego pomieszczenia osobno (np. „kuchnia – elektryka”, „łazienka parter – wod-kan”, „salon – oświetlenie”),
• każdą zmianę opisujemy w sposób możliwie prosty, ale precyzyjny („dodać 2 gniazda nad blatem po lewej stronie kuchenki, na wysokości ok. 110 cm od podłogi”),
• zaznaczamy zmiany na wydruku projektu innym kolorem niż oryginalne oznaczenia, najlepiej z numerem odpowiadającym pozycji na liście.

Co wiemy? Instalator rzadko ma czas na domyślanie się intencji inwestora. Czego nie wiemy? Jakiej dokumentacji będzie potrzebował później przy odbiorze. Im bardziej uporządkowane uwagi, tym mniejsze ryzyko, że znikną w ferworze budowy.

Dobrym zwyczajem jest także rozróżnienie zmian „obowiązkowych” i „opcjonalnych” (np. do wykonania, jeśli budżet na to pozwoli). Ułatwia to rozmowę o kosztach, a przy napiętym harmonogramie zmniejsza presję czasu.

Elementy, których na projekcie zwykle nie widać

Standardowe rysunki pokazują lokalizację punktów, ale nie zawsze ujawniają to, co później generuje dodatkową pracę: wysokości montażu, szczegóły wykończenia, kolizje z meblami, sufitem podwieszanym czy stolarką.

Lista punktów do samodzielnej kontroli jest krótka, ale istotna:

• wysokość gniazd i włączników w miejscach, gdzie będą szafy w zabudowie, telewizor na ścianie, łóżka z wysokim zagłówkiem,
• wysokość przyłączy wodnych w kuchni i łazience w odniesieniu do docelowej zabudowy meblowej,
• lokalizacja kratki wentylacyjnej w kuchni względem szafek wiszących i okapu,
• planowane obniżenia sufitów (np. dla kanałów wentylacyjnych) w zestawieniu z oprawami wpuszczanymi lub karniszami,
• prowadzenie pionów kanalizacyjnych i kominów – czy nie kolidują z planowanymi drzwiami przesuwnymi, wnękami czy szafami.

Jeśli na etapie kartki papieru da się zauważyć, że włącznik wypada w środku przyszłej szafy lub że podejście do toalety koliduje z zabudową stelaża, późniejsze cięcie i przerabianie instalacji nie będzie konieczne.

Rezerwy i „ślepe” punkty instalacji – tani sposób na elastyczność

Dom żyje, a sposób korzystania z pomieszczeń zmienia się w czasie. Pokój dziecka staje się gabinetem, strych – pracownią, a część garażu – miejscem do ćwiczeń. Instalacja przygotowana „na styk” ogranicza te zmiany, instalacja z rozsądnymi rezerwami je ułatwia.

Rozwiązania, które rzadko podnoszą istotnie koszt budowy, a znacznie zwiększają elastyczność:

• puste peszle (rury osłonowe) ułożone w newralgicznych miejscach – od rozdzielnicy do poddasza, do garażu, w okolice bramy wjazdowej, pod tarasem,
• dodatkowe miejsce w rozdzielnicy na przyszłe moduły (np. do fotowoltaiki, automatyki rolet, systemu alarmowego),
• zapasy mocy na wybranych obwodach, opisane w projekcie i dokumentacji powykonawczej,

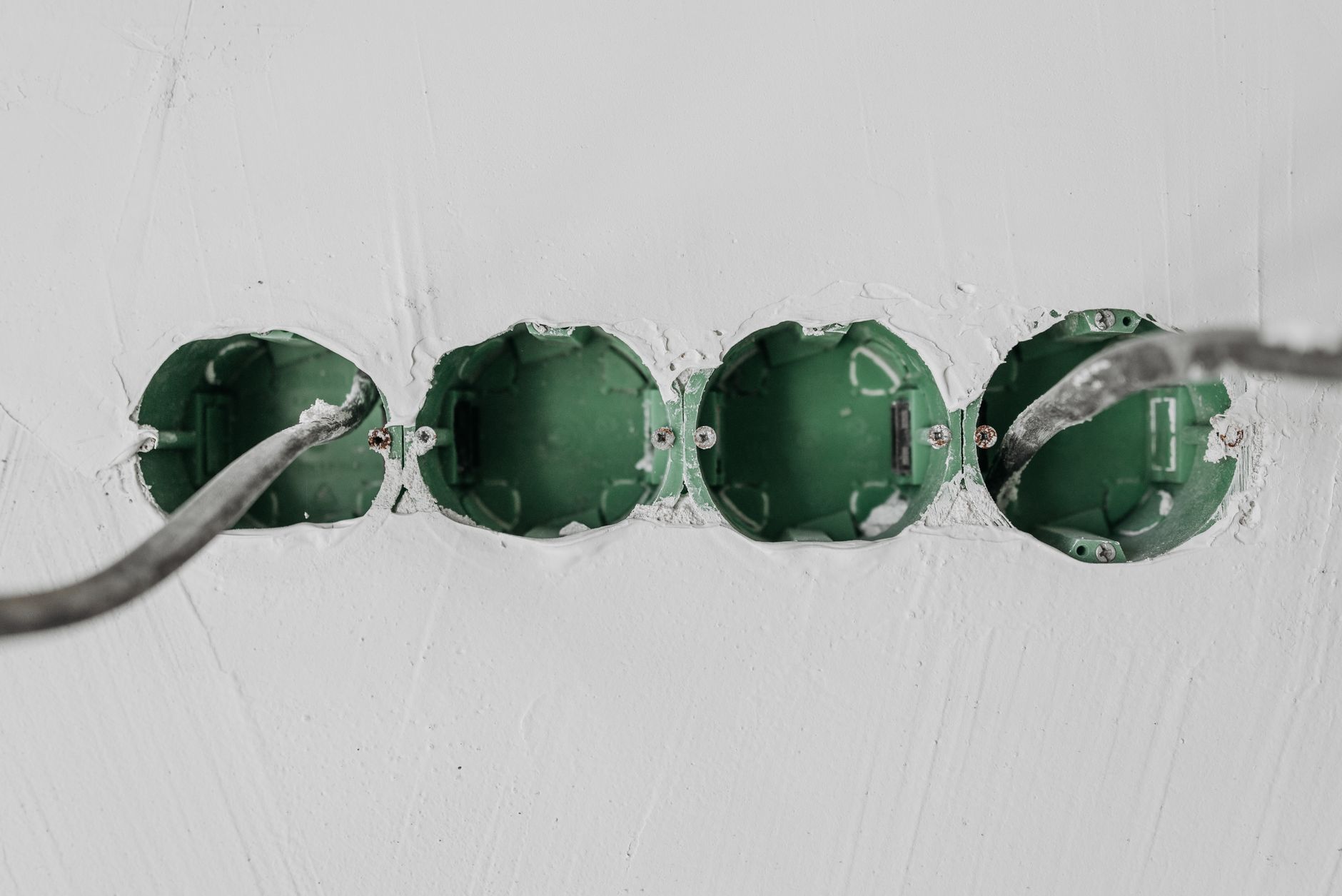

• „ślepe” puszki w miejscach, gdzie możliwe jest w przyszłości dołożenie włącznika lub punktu świetlnego (np. przy schodach, w korytarzu, nad łóżkiem),
• rezerwa w rozkładzie rur wodnych w kotłowni – krótkie, zaślepione odcinki umożliwiające łatwe wpięcie np. zasobnika lub dodatkowego obiegu.

Przykład z praktyki: inwestor na etapie budowy nie zdecydował się na rolety zewnętrzne, ale poprosił o wyprowadzenie kabli i miejsce w rozdzielnicy. Po kilku latach, kiedy budżet pozwolił na montaż rolet, uniknął kucia elewacji i wnętrz – instalator wykorzystał przygotowaną infrastrukturę.

Elektryka – gniazdka, światło, obwody, o których zwykle przypomina się za późno

Podział domu na strefy elektryczne zamiast przypadkowego rozmieszczenia punktów

Projekt instalacji elektrycznej często zaczyna się od „ile gniazdek w pokoju?”. Bardziej użyteczne jest myślenie strefami funkcjonalnymi: praca, wypoczynek, komunikacja, technika, ogród. Każda z nich ma inny profil zużycia energii i inne wymagania dotyczące sterowania.

Do kompletu polecam jeszcze: Jak rozmawiać z ekipą remontową aby nie przepłacić i uniknąć nerwów — znajdziesz tam dodatkowe wskazówki.

Kluczowe pytania przy podziale na strefy:

• gdzie będą urządzenia o dużym poborze mocy (płyta indukcyjna, piekarnik, pompa ciepła, ładowarka samochodu, sauna),
• które pomieszczenia powinny mieć możliwość częściowego odcięcia zasilania (np. pokój gościnny, garaż, nieużywane poddasze),
• gdzie przydaje się sterowanie centralne (wyłączenie większości oświetlenia jednym przyciskiem, sterowanie roletami, sceny świetlne).

Na tej podstawie powstaje decyzja o liczbie obwodów, ich obciążeniu i miejscu prowadzenia przewodów. Odpowiednio zaprojektowane strefy upraszczają późniejszą eksploatację i ułatwiają lokalizowanie ewentualnych usterek.

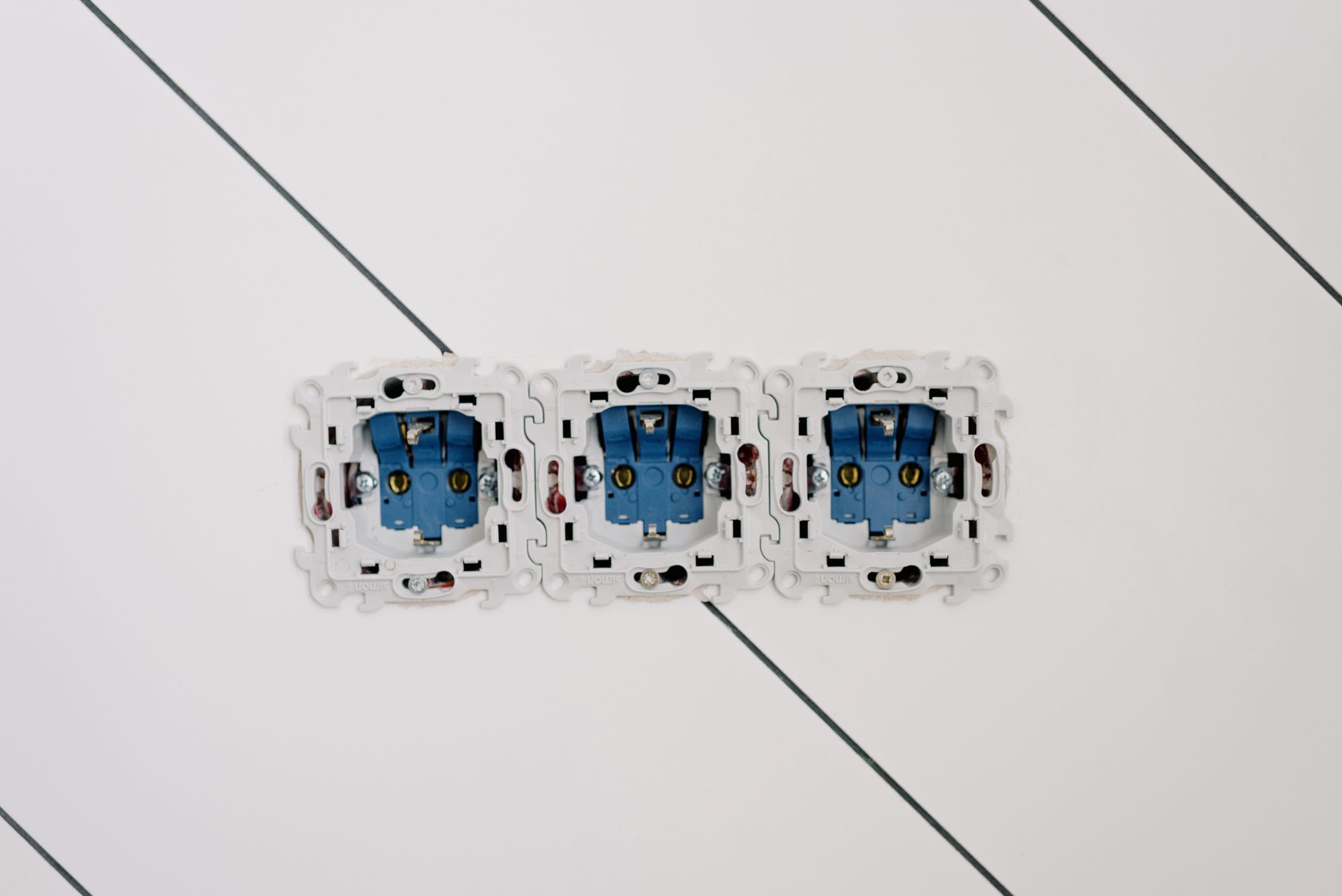

Gniazda ogólne – typowe braki w salonie, sypialniach i komunikacji

W pokojach mieszkalnych problem rzadko polega na zbyt małej liczbie gniazd w ogóle, częściej na ich złym rozmieszczeniu. Punkt z „normy” wypada za łóżkiem albo w miejscu, gdzie później stoi szafa.

W poszczególnych pomieszczeniach warto zwrócić uwagę na kilka miejsc newralgicznych:

• Salon: ściana multimedialna (TV, konsola, router, głośniki, dekoder), strefa wypoczynkowa przy sofie (ładowarki, lampki, laptop), ewentualne biurko z komputerem.
• Sypialnie: gniazda po obu stronach łóżka (lampka, ładowarka, budzik), dodatkowe gniazdo w pobliżu okna (np. na wentylator lub oczyszczacz powietrza), miejsce na żelazko lub małe biurko.
• Korytarze i schody: punkty do podłączenia odkurzacza na każdym poziomie, gniazdo przy schodach, czasem także gniazdo techniczne przy wejściu na strych.

Wygodny test: dla każdego większego mebla „ruchomego” (sofa, łóżko, biurko, stół) sprawdzić, czy w odległości około 1–1,5 m jest dostępne gniazdko. Jeśli trzeba będzie ciągnąć przedłużacz przez pół pokoju, projekt wymaga korekty.

Kuchnia – najbardziej wymagające pomieszczenie elektrycznie

Kuchnia łączy urządzenia dużej mocy z drobnym AGD używanym w różnych miejscach blatu. Jednocześnie jest to strefa o podwyższonej wilgotności i ryzyku kontaktu z wodą. Błędny projekt tutaj szybko kończy się przeciążeniami, poplątanymi kablami i koniecznością dorabiania kolejnych obwodów.

Podstawowe zasady, które pomagają uniknąć nerwowych przeróbek:

• osobne obwody dla płyty grzewczej, piekarnika, zmywarki, lodówki (szczególnie przydatne przy awariach i pracach serwisowych),
• wystarczająca liczba gniazd nad blatem, rozłożonych po całej jego długości, nie tylko koło zlewu lub kuchenki,
• przemyślane miejsce zasilania wyspy kuchennej (w podłodze, w słupku, w meblu) z uwzględnieniem stref przejścia,
• dodatkowe punkty dla drobnego AGD, które zwykle pojawia się później (ekspres, robot kuchenny, młynek, czajnik, mikser ręczny).

W praktyce często brakuje gniazd przy miejscach odkładania drobnego sprzętu. Efekt: listwy zasilające na blacie, kable prowadzone za zlewem, przeciążone pojedyncze punkty. Uzupełnienie projektu o kilka dodatkowych gniazd na etapie tynków jest znacznie tańsze niż późniejsza ingerencja w gotowe kafelki.

Łazienki, pralnia, kotłownia – strefy podwyższonego ryzyka

W łazenkach instalacja elektryczna musi uwzględniać strefy ochronne i obecność wody. To obszar, w którym samodzielne „ulepszenia” po odbiorze są nie tylko kosztowne, ale i niebezpieczne.

Elementy, które powinny być zaplanowane z wyprzedzeniem:

• zasilanie lustra z oświetleniem lub szafki z wbudowanym światłem,
• gniazda przy umywalce (susarka, golarka, szczoteczki elektryczne) – z zachowaniem odpowiednich odległości od stref mokrych,
• zasilanie pralki, suszarki, ewentualnie ogrzewacza przepływowego lub mat grzewczych,
• sterowanie wentylacją (czasowe, higrostat, włącznik niezależny od światła).

W kotłowni oprócz oczywistych punktów dla źródła ciepła, cyrkulacji czy pomp obiegowych, przydają się zwykle zwykłe gniazda techniczne: do wiertarki, lampy przenośnej, ładowarki do elektronarzędzi. Ich brak skutkuje prowizorkami – przedłużaczami ciągniętymi z sąsiednich pomieszczeń.

Oświetlenie – od punktów technicznych do scen świetlnych

Światło ma dwie funkcje: umożliwia wykonywanie czynności (oświetlenie robocze) i buduje nastrój (oświetlenie dekoracyjne). Projekt instalacji elektrycznej powinien rozróżniać te dwie grupy. Jeden centralny punkt na suficie w salonie rzadko zapewnia wygodę i elastyczność.

Przy planowaniu oświetlenia pomocne są trzy proste kroki:

1. Określić miejsca, gdzie niezbędne jest światło robocze: blaty kuchenne, biurka, lustra, schody, strefa wejścia.
2. Zdecydować, gdzie przyda się światło pośrednie lub nastrojowe: wnęki, strefa wypoczynkowa w salonie, sypialnie, korytarze nocne.
3. Zastanowić się, jakimi włącznikami sterować tymi grupami – osobno czy razem, z ilu miejsc, czy potrzebne jest ściemnianie.

W praktyce wygodne okazują się m.in.:

• podzielone obwody w salonie (np. osobno oświetlenie główne, kinkiety, taśmy LED),
• włączniki schodowe i krzyżowe na klatce schodowej oraz w długich korytarzach,
• osobne sterowanie oświetleniem nad blatem a lampą główną w kuchni,
• delikatne, niskie oświetlenie nocne w ciągach komunikacyjnych, sterowane czujką ruchu.

Jeśli od razu wiadomo, gdzie stanie sofa, stół czy łóżko, można zrezygnować z części lamp sufitowych na rzecz kinkietów lub lamp stojących, planując dla nich odpowiednie gniazda sterowane włącznikiem przy drzwiach.

Instalacje niskoprądowe – internet, TV, alarm, automatyka

W nowym domu przewody niskoprądowe są równie istotne jak klasyczna elektryka. Wi-Fi nie rozwiązuje wszystkiego, szczególnie przy grubych ścianach nośnych, stropach i instalacji rekuperacji.

Przed rozpoczęciem robót dobrze ustalić:

• gdzie będzie główny punkt sieci (router, patch panel, ewentualnie szafka teletechniczna),
• czy przewiduje się przewodowe połączenia do stanowisk pracy zdalnej, telewizorów, konsol, kamer,
• jakie są plany dotyczące systemu alarmowego, czujek, wideodomofonu, napędu bramy i furtki.

Typowy błąd: brak przewodów do punktów, które na planie wyglądają „marginalnie”, a w praktyce są kluczowe – jak stanowisko do pracy zdalnej w sypialni, narożnik z telewizorem w sieni czy miejsce pod kamerę nad wejściem. Późniejsze dołożenie kabli, szczególnie w wykończonych wnętrzach, zwykle oznacza kucie ścian lub prowizoryczne prowadzenie przewodów po listwach przypodłogowych.

Woda, kanalizacja i kuchnia – detale, które decydują o wygodzie

Planowanie przyborów sanitarnych zanim pojawią się kafelki

Rozmieszczenie umywalek, toalet, pryszniców i wanien w projekcie architektonicznym to dopiero punkt wyjścia. Ostateczny komfort korzystania z łazienki zależy od szczegółów: wysokości montażu, odległości od ścian, usytuowania odpływów, miejsca na baterie i szafki.

Na etapie projektu instalacji wod-kan warto doprecyzować:

• konkretny model i szerokość umywalek oraz szafek,
• rodzaj baterii (ścienne, stojące, podtynkowe) wraz z wysokością ich montażu,
• lokalizację stelaży podtynkowych dla WC i bidetów wraz z puszkami rewizyjnymi,
• rodzaj i umiejscowienie odpływu w prysznicu (liniowy, punktowy, przy ścianie czy na środku).

Kuchnia od strony wod-kan – zlewozmywak, zmywarka, wyspa

Kuchnia jest w instalacjach wod-kan tym, czym w elektryce – najbardziej obciążonym i jednocześnie najbardziej „ciasnym” pomieszczeniem. Tutaj rury, syfony, szuflady, kosze na śmieci i sprzęty AGD konkurują o każdy centymetr.

Przy planowaniu układu kuchni dobrze mieć już wstępny projekt mebli. Chodzi o twarde decyzje: gdzie dokładnie stanie zlewozmywak, czy zmywarka będzie z prawej czy z lewej strony, czy pojawi się wyspa z dodatkowym zlewem. Jeżeli te elementy przesuwają się o kilkadziesiąt centymetrów po ułożeniu płytek, zwykle kończy się to przeróbką rur.

Kluczowe punkty w kuchni:

• Zasilanie zlewozmywaka: wysokość i rozstaw przyłączy wody powinny uwzględniać typ baterii (ścienna/stojąca), głębokość szafki i miejsce na syfon z podłączeniem do zmywarki.
• Odpływ dla zmywarki: najlepiej w obrębie szafki pod zlewem, z możliwością łatwego odpięcia w razie awarii lub serwisu. W praktyce pomaga taka wysokość podejścia, by wąż odpływowy nie tworzył syfonów „na szafce”.
• Wyspa z wodą: wymaga wprowadzenia rur w posadzce w dokładnie wyznaczonym miejscu. Zmiana koncepcji wyspy po wylaniu jastrychu oznacza kucie, czasem także przeróbkę ogrzewania podłogowego.
• Filtry i zmiękczacze: jeśli planowane są systemy filtracji (np. osmoza pod zlewem) lub zmiękczacz wody w pomieszczeniu technicznym, trzeba przewidzieć przyłącza i odpływy do kanalizacji dla płukania i zrzutu wody.

Częsty scenariusz z budów: odpływ kanalizacji trafia centralnie w miejsce, gdzie projektant mebli przewidział szuflady na kosze. Instalator robił według rysunku ogólnego, stolarz według aktualnej mody. Koordynacja obu projektów przed ułożeniem płytek eliminuje ten konflikt.

Łazienka a spadki i średnice – co się da poprawić, a co jest „na zawsze”

Instalacja kanalizacji pracuje grawitacyjnie, dlatego spadki i średnice przewodów w dużej mierze przesądzają o tym, czy łazienka będzie działała bezawaryjnie. Zbyt mały spadek to ryzyko zatorów, zbyt duży – głośna praca, wyciąganie wody z syfonów i nieprzyjemne zapachy.

Na co inwestor realnie ma wpływ przed tynkami i płytkami:

• Wysokość posadzki w strefie prysznica: aby zmieścić odpływ liniowy i zapewnić odpowiedni spadek, często potrzebne jest lokalne obniżenie lub podniesienie tej części podłogi. Później, po ułożeniu ogrzewania podłogowego, pole manewru jest minimalne.
• Droga pion–podejścia: im bliżej pionu zlokalizowane są przybory (WC, prysznic, wanna), tym krótsze podejścia i mniejsze ryzyko problemów. Przesuwanie miski WC „bo lepiej wygląda przy oknie” bywa możliwe, ale pociąga za sobą dłuższe podejście, dodatkowe kolana i potencjalne hałasy.
• Średnice rur: zmiana średnic po wykonaniu stanu surowego jest kosztowna, bo często oznacza kucie stropów lub ścian nośnych. Uzgodnienie z instalatorem, które przybory wymagają większego przekroju, zamyka ten temat na etapie projektu.

Co wiemy? Odpływ prysznica i WC wymaga precyzyjnej wysokości. Czego często nie wiemy? Jak gruba będzie ostatecznie warstwa wykończeniowa podłogi (klej, płytki, ewentualna mata grzewcza). Doprecyzowanie tych informacji na etapie uzgadniania poziomów posadzek zmniejsza ryzyko niespodzianek.

Miejsce na pralkę, suszarkę i gospodarkę domową

Pralnia bywa osobnym pomieszczeniem, ale równie często ląduje w łazience, korytarzu gospodarczym albo w zabudowie kuchennej. W każdym z tych wariantów potrzebuje nie tylko przyłączy wody i kanalizacji, lecz także miejsca na manewrowanie drzwiami urządzeń, koszami z praniem i środkami chemicznymi.

Kilka praktycznych kwestii, które zwykle ujawniają się dopiero przy pierwszym praniu:

• Wysokość podejścia kanalizacji: za nisko – trudność z podłączeniem, za wysoko – konieczność podkładek lub podestu pod pralkę. Najlepiej ustalić z instalatorem konkretny model sprzętu lub przynajmniej jego orientacyjne wymiary.
• Odległość od ściany: przewody wodne i kanalizacyjne wychodzące zbyt blisko bocznej krawędzi pralki potrafią uniemożliwić jej przysunięcie do ściany. Efekt: wystająca pralka, drzwi nie otwierają się do końca, kolizje z przejściem.
• Suszarka kondensacyjna lub z pompą ciepła: jeśli ma stać na pralce, warto przewidzieć fabryczny łącznik i stabilną ścianę boczną, a także gniazdo elektryczne na odpowiedniej wysokości. Dodatkowy odpływ do kanalizacji pozwala odprowadzać skropliny bezpośrednio, bez opróżniania pojemnika.
• Strefa gospodarcza: zlew gospodarczy, miejsce na wiadro, mop czy środki czystości również wymagają podejść wod-kan. Jeżeli taki zlew jest „opcjonalny”, warto przynajmniej doprowadzić zaślepione końcówki rur w ścianie.

Jedna z częstszych przeróbek: pralka planowana pierwotnie w łazience ostatecznie ląduje w wydzielonej pralni w garażu. Bez przygotowanych podejść wod-kan oznacza to otwieranie ścian, prowadzenie nowych rur i naprawę wykończeń.

Rozdzielacz wody, cyrkulacja i dostęp serwisowy

Instalacje wodne coraz częściej wykonuje się w systemie rozdzielaczowym: od głównego rozdzielacza wychodzą osobne linie do poszczególnych punktów poboru. Ułatwia to sterowanie, odcinanie poszczególnych obwodów i lokalizację ewentualnych problemów, ale wymaga miejsca i dobrego dostępu.

Istotne elementy planu:

• Lokalizacja rozdzielacza: najlepiej w pomieszczeniu technicznym, garderobie gospodarczej albo w szafce w komunikacji – zawsze z wygodnym dostępem. Schowanie rozdzielacza „za szafą na wymiar” to proszenie się o kłopoty przy pierwszym wycieku.
• Cyrkulacja ciepłej wody: przy większych domach ogrzewanie wody bez cyrkulacji często skutkuje długim oczekiwaniem na ciepłą wodę w odległych łazienkach. Przewidzenie przewodu cyrkulacyjnego i miejsca na pompę oraz sterowanie czasowe lub temperaturowe zmniejsza późniejsze koszty zużycia wody i energii.
• Dostęp do zaworów odcinających: zawory główne, strefowe i przy rozdzielaczach powinny być dostępne bez demontażu mebli. Płyta g-k lub szafka, którą trzeba demontować w całości, to realny problem podczas nagłej awarii.

Co wiemy? Rozdzielacz i cyrkulacja potrzebują przestrzeni i zasilania elektrycznego dla pomp. Czego często brakuje? Uwzględnienia tych urządzeń w układzie mebli lub zabudów – stąd późniejsze niespodziewane wycięcia w szafkach lub obniżenia sufitów.

Odwodnienia zewnętrzne i krany ogrodowe – detale poza bryłą domu

Instalacje wod-kan nie kończą się na ścianach budynku. O skrzynkach ogrodowych, odwodnieniach tarasów i garaży zwykle przypomina się wtedy, gdy pierwszy raz trzeba myć auto zimą lub gdy po ulewie na tarasie stoi woda.

Przy przygotowywaniu projektu dobrze uszczegółowić kilka punktów:

Co może zrobić inwestor, który nie ma doświadczenia technicznego, ale chce uniknąć błędów przy instalacjach?

• Zebrać informacje: przejrzeć sprawdzone źródła, takie jak praktyczne wskazówki: Budowa i remont domu, zapytać znajomych, którzy już mieszkają w domach jednorodzinnych, spisać ich uwagi.
• Przygotować proste materiały dla projektanta i wykonawcy: listę sprzętów, wstępny układ mebli, opis trybu życia domowników.
• Umówić wspólne spotkanie (lub co najmniej konsultację) projektanta instalacji i głównego wykonawcy, tak aby różne branże dogadały się, zanim wejdą na budowę.

Taki trójkąt decyzyjny wymaga zaangażowania, ale oszczędza nerwy i zmniejsza ryzyko, że na etapie odbioru technicznego instalacji okaże się, że „nikt o tym nie pomyślał”.

• Kran zewnętrzny: wygodnie, gdy znajduje się przy tarasie, w pobliżu podjazdu oraz w strefie ogrodu. Przy planowaniu kranów z zaworami przeciwzamrożeniowymi trzeba wiedzieć, jak przebiegają ściany i izolacja, by uniknąć mostków termicznych.
• Zasilanie systemu nawadniania: osobne wyjście wody z możliwością odcięcia i spustu na zimę. Najlepiej w miejscu, gdzie projektant zieleni planuje kolektor nawadniania, a nie „gdziekolwiek w kotłowni”.
• Odwodnienia liniowe i punktowe: przy bramie garażowej, na tarasie, w strefie wejścia – ich poziom musi być skoordynowany z finalną wysokością kostki lub płytek. Każda korekta poziomów po wykonaniu posadzki to ingerencja w hydroizolację.
• Spusty w garażu i pomieszczeniach technicznych: kratka ściekowa w garażu, kotłowni lub pralni pozwala ograniczyć skutki nagłego wycieku wody. Wymaga jednak przewidzenia odpowiedniego spadku posadzki i wpięcia do kanalizacji.

Na etapie uzgadniania projektu warto zadać instalatorowi proste pytanie: co się stanie z wodą, jeśli w tym miejscu pęknie wąż lub wykipi pralka? Odpowiedź często kieruje uwagę właśnie na dodatkowe kratki ściekowe i spadki posadzek.

Wentylacja i rekuperacja – instalacja, której nie widać, a którą trudno przerobić

Przewody wentylacyjne i kanały rekuperacji biegną w stropach, ścianach, zabudowach g-k i przestrzeni poddasza. Po zakończeniu budowy ich zmiana bywa prawie niewykonalna bez poważnych ingerencji. Tymczasem od poprawnego zaplanowania ich przebiegu zależy jakość powietrza i akustyka w domu.

W praktyce decyzje zapadają w kilku obszarach:

• Lokalizacja centrali wentylacyjnej: najczęściej kotłownia, pomieszczenie techniczne, czasem poddasze nieużytkowe. Trzeba przewidzieć nie tylko podłączenia kanałów, ale także odprowadzenie skroplin i dostęp serwisowy.
• Przebieg głównych kanałów: im krótsze i prostsze trasy, tym mniejsze opory i hałas. Należy unikać prowadzenia dużych średnic tak, by przecinały późniejsze zabudowy meblowe lub kolidowały z oknami dachowymi.
• Nawiew i wywiew w pomieszczeniach: źle ustawione anemostaty potrafią powodować przeciągi na sofie lub przy łóżku. Uzgodnienie z architektem wnętrz układu mebli i punktów nawiewu ogranicza takie sytuacje.
• Tłumiki i izolacja akustyczna: kanały wentylacyjne prowadzone „na skróty” przez ściany sypialni bez odpowiedniej izolacji są częstym źródłem hałasu. Wpisanie elementów tłumiących w projekt instalacji jest tańsze niż późniejsze wygłuszanie gotowych ścian.

Częsty błąd: projekt wentylacji pojawia się dopiero po zatwierdzeniu konstrukcji i wstępnym projekcie elektryki. W efekcie kanały kolidują z trasami kabli, a częściowo także z punktami oświetleniowymi. Lepszą praktyką jest traktowanie wentylacji na równi z innymi instalacjami już od etapu koncepcji.

Ogrzewanie – od rozstawu pętli po miejsce na grzejniki

System grzewczy łączy w sobie elementy „mokre” (instalacja wodna) i elektryczne (sterowanie, zasilanie źródła ciepła, siłowniki). Wiele decyzji, które wydają się detalami, później wpływa na komfort i koszty eksploatacji.

Kilka praktycznych obserwacji z budów:

• Ogrzewanie podłogowe: wymaga koordynacji z rozkładem ścian działowych, planowanymi zabudowami i trasami innych instalacji w posadzce. Prowadzenie kanalizacji czy zasilania wyspy kuchennej dokładnie w miejscu rozdzielaczy ogrzewania może uniemożliwić prawidłowe rozłożenie pętli.
• Miejsce na rozdzielacze grzewcze: podobnie jak przy wodzie użytkowej, rozdzielacze wymagają łatwego dostępu. Wkomponowanie ich w szafki wnękowe albo zabudowy g-k sprawdza się, pod warunkiem pozostawienia odpowiedniej przestrzeni roboczej.
• Grzejniki: ich lokalizacja powinna być znana przed tynkami. Przesuwanie okna tarasowego o 20–30 cm w dół bez korekty projektu instalacji grzewczej skutkuje konfliktem: brak miejsca na grzejnik lub konieczność wyboru mniejszego, mniej wydajnego modelu.
• Źródło ciepła: pompa ciepła, kocioł gazowy, kocioł na paliwo stałe – każde z nich wymaga innego zaplecza instalacyjnego (odprowadzenie spalin, doprowadzenie powietrza, miejsce na bufor, zasobnik, naczynie wzbiorcze). Im wcześniej te wymagania trafią do rzutu pomieszczenia technicznego, tym mniej niespodzianek.

Co wiemy? Rozmieszczenie grzejników, rozdzielaczy i źródła ciepła silnie zależy od układu okien, drzwi i ścian. Czego często brakuje? Jednej, skoordynowanej wersji projektu, do której odnoszą się wszyscy wykonawcy – od murarzy, przez instalatorów, po ekipę wykończeniową.

Koordynacja branż – jak uniknąć „wojny instalacji” na budowie

Nawet najlepiej zaprojektowana pojedyncza instalacja nie zagwarantuje braku przeróbek, jeśli będzie przygotowana w oderwaniu od pozostałych. Kolizje elektryki z kanałami wentylacyjnymi, kanalizacji z ogrzewaniem podłogowym czy szafek kuchennych z pionami zdarzają się głównie tam, gdzie każdy projektant pracuje na nieaktualnych rzutach.

W praktyce sprawdza się kilka prostych zasad organizacyjnych:
